1.產品概況

光纖滑環又稱光纖旋轉連接器、光纜旋轉接頭、光匯流環、光鉸鏈等， 是實現兩個相對轉動結構間光信號傳輸?shù)木苎b置。

光纖滑環具有以下特點：

*高速率，高帶寬，可使用波分復用技術；

*無泄密，無電磁干擾；

*可遠距離傳輸；

*無接觸，無摩擦，使用壽命長；

*無電火花產生，可應用于易燃易爆的環境中；

FR-J系列光纖滑環包含 2 ～ 12 個光纖通道，單多模光纖均可采用，并有多種波長可供選擇，FR-J型光纖滑環采用擴束工藝制作，耦合光斑約300μm，

有效降低了產品對震動的敏感性。

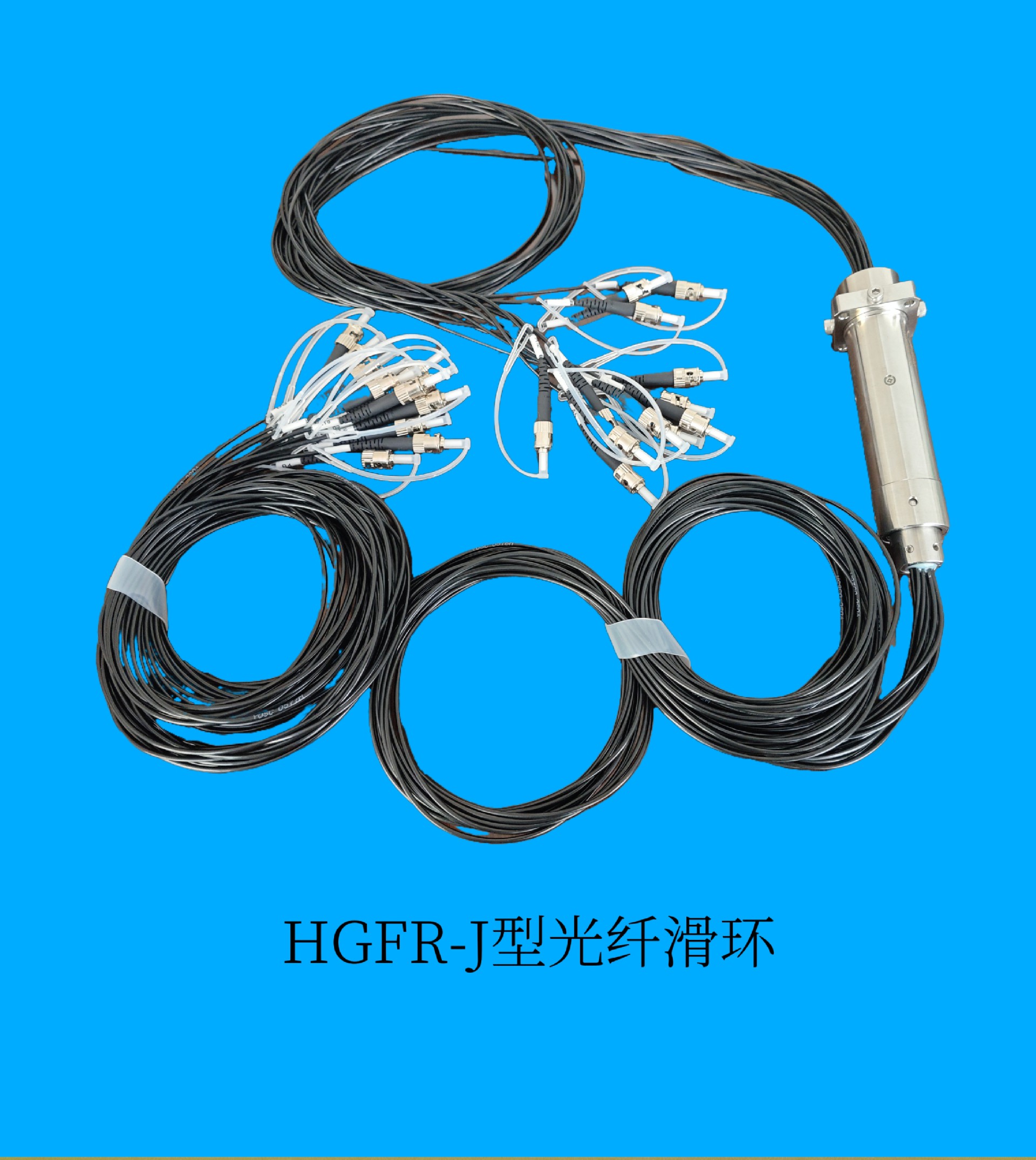

FR-J系列是思銳達光電推出的目前體積比較小、易安裝型的多路光纖滑環，入孔安裝直徑為 28mm，能夠提供不同等級環境使用的產品，防護等級可達 IP67,HGFR-J系列產品久經市場考驗，擁有出色的可靠性。

并且，我們努力保證產品穩定，通過持續不斷的創新，為客戶設計出更具性價比的產品。

2.結構示意圖

FR-J型光纖滑環本體由定子和轉子兩部分組成，其中定子端有外圓直 接固定方式、轉接法蘭左側安裝方式、轉接法蘭右側安裝方式，轉子端設一個扁位用于撥叉止轉，光纖滑環兩端各引出多根鎧裝光纜，光纜末端做有光纖連接器。

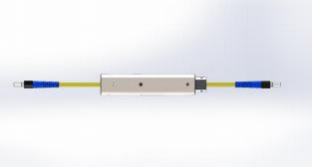

   圖 1-1 外圓直接固定方式

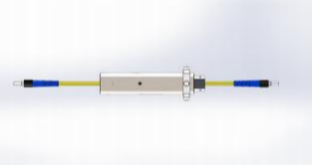

  圖 1-2 HGFR-J 側面安裝固定方式 1

  圖 1-3 HGFR-J 側面安裝固定方式 2
